OPTIMAX2

OPTIMUS S.A. es la principal empresa española en los campos del diseño, fabricación y distribución de equipos de megafonía, alarma por voz e intercomunicación.

PLATAFORMA

logoOPTIMAX

Como especialista en sistemas de megafonía y alarma por voz OPTIMUS dispone de un servicio orientado a proporcionar soluciones específicas y a medida.

La plataforma OPTIMAX2 utiliza su propio hardware y software, así como algunos elementos estándar del sistema COMPACT (entre otros, tarjetas, pupitres microfónicos y etapas de potencia).

Su flexibilidad, escalabilidad y capacidad de integración permite la adaptación o creación de nuevo hardware y/o el desarrollo de software a medida.

hardware software diagrama de bloques integración y personalización obras

OPTIMUS ofrece una amplia gama de productos de sonido IP diseñados principalmente para cumplir con los requisitos de la industria ferroviaria, así como productos personalizados (hardware y software) para atender demandas específicas e integraciones con otros servicios.

En la plataforma Optimax2 hemos implementado toda la experiencia lograda en las instalaciones más restrictivas de MRT (Mass Rapid Transit) / LRT (Light Rail Transit) y ferrocarriles realizadas en los últimos 30 años.

Usando la plataforma Optimax2 podemos proyectar una solución de PA completamente nueva y/o convertir un sistema ya existente en un nuevo sistema de tecnología basado en IP.

Como especialista en sistemas de alarma por voz y megafonía, el objetivo de OPTIMUS es proporcionar un servicio con soluciones específicas y personalizadas.

El sistema Optimax2 es adecuado tanto para sistemas centralizados como distribuidos, escalables y modulares, para infraestructuras de cualquier tipo y tamaño, vinculados a través de la red de datos corporativos.

Su flexibilidad, escalabilidad y capacidad de integración le permite adaptar o crear nuevo hardware y/o desarrollar software personalizado para satisfacer las necesidades de la instalación.

Avisos de alarma, pregrabados y en directo
Difusión de música

Gestión de zonas de altavoces.
Pupitres microfónicos conectados en bus o mediante la red de datos corporativa

Recepción 4 canales simultáneos de audio digital mediante conexión IP
Software de punto de avisos, para avisos en directo, pregrabados, notificación de alarmas…

Contactos para funciones de emergencia, activación de mensajes, control de zonas...
Salidas de audio con control individual de volumen

Supervisión del camino crítico: líneas de altavoces, amplificadores, tarjetas, alimentación, contactos, mensajes pregrabados…

Integración a través de PC (XML) e integración directa ( JSON, SNMP, API/DLL)
Recepción y transmisión de datos de control mediante conexión IP

Compatible con el protocolo SIP
Sistemas enlazables mediante red corporativa y accesibles desde puntos IP (micrófonos, teléfonos SIP...)

Doble conexión Ethernet (Layer 2 y 3) y doble entrada de alimentación para instalaciones con redundancia
Funcionamiento a través de Internet mediante VPN

EJEMPLO: TRANSPORTE URBANO

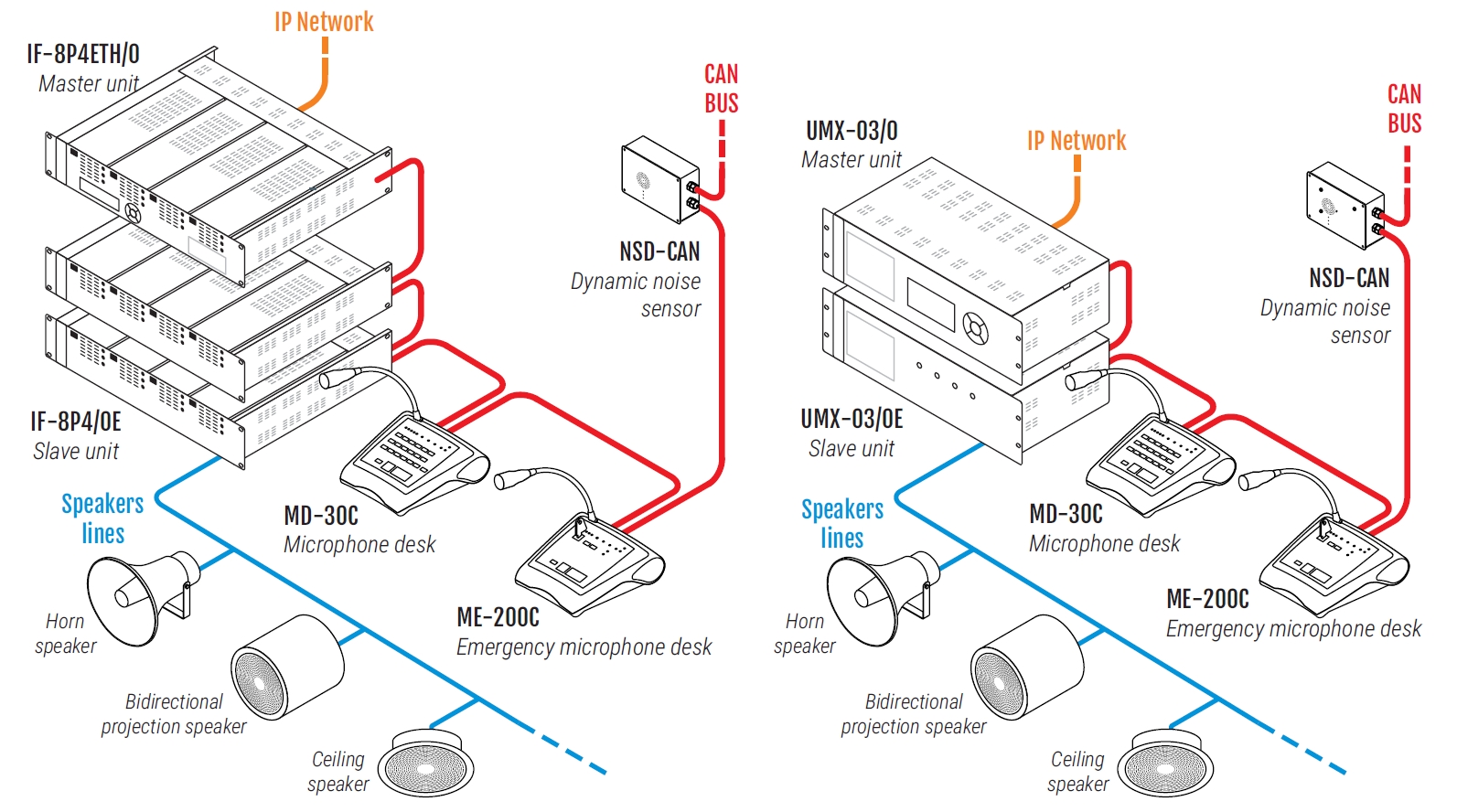

OPTIMAX2 UrbanTransport

HARDWARE

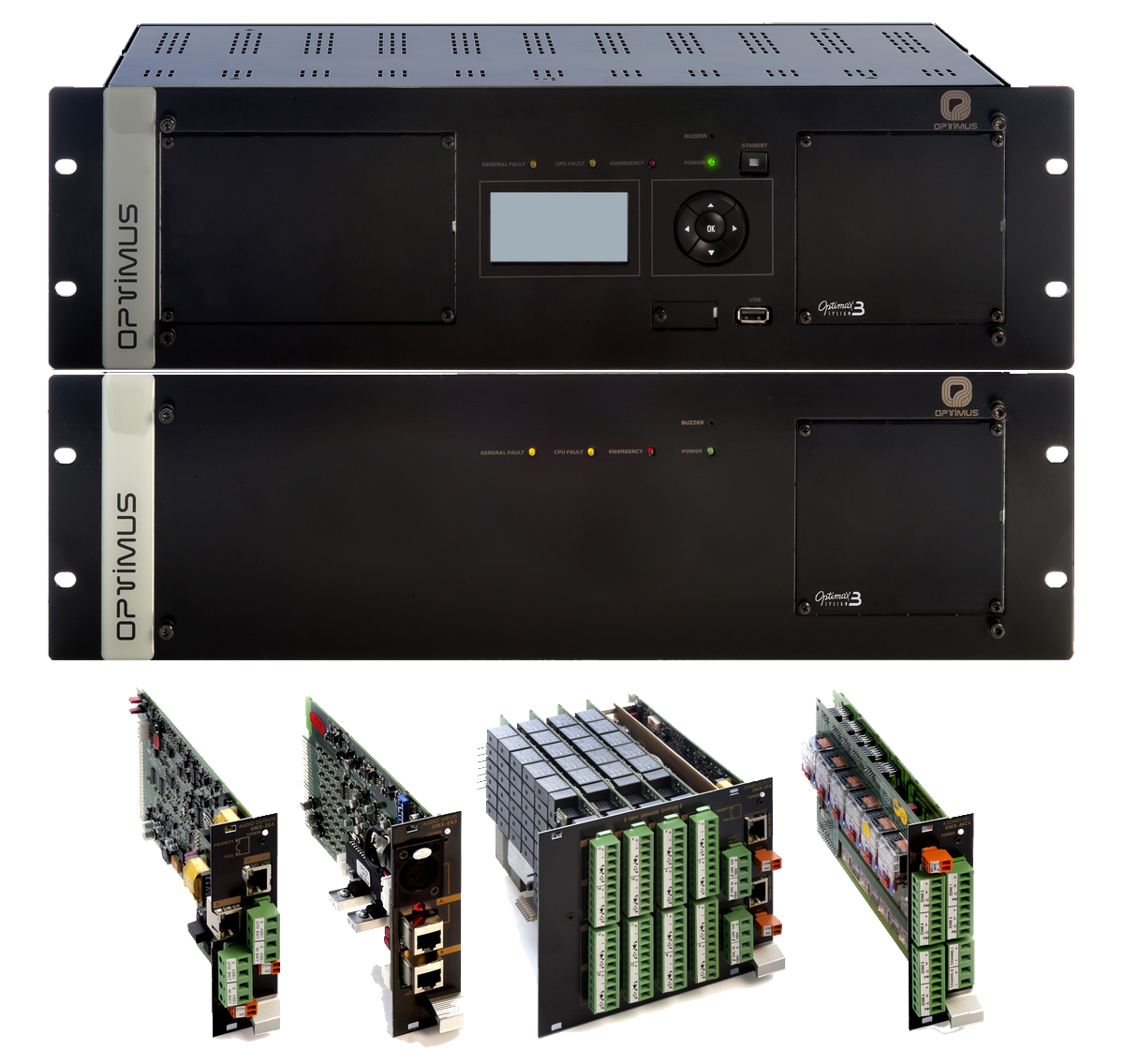

Matriz digital de audio UMX-03

La matriz de audio UMX-03 es la unidad central del sistema OPTIMAX2, con conexión redundante a IP, recepción y emisión de 4 canales de audio IP simultáneos y bus interno de 16 canales de audio,
Como enlace al sistema de alarma de incendios dispone de 3 contactos de entrada supervisados, además de 3 salidas (contactos libres de tensión) y 1 salida de relé de fallo de seguridad.
La matriz ya incorpora la supervisión de líneas y etapas de potencia de las tarjetas UMX-2SA de dos salidas de audio, a instalar en sus ranuras (10 en cada matriz, principal o secundaria).
Los 32 GB de memoria permite almacenar los mensajes de avisos, evacuación y alarma en formato MP3, WAV u Ogg-Vorbis.
La matriz está preparada para alojar frontalmente un micrófono de mano para avisos de emergencia (Firemen’s Microphone) y otros módulos opcionales.
Además de las entradas de audio que se conectan a las tarjetas insertadas en las ranuras, dispone de serie de una entrada USB en el frontal para conectar una fuente musical.
El bus CAN permite la conexión de equipos externos, como las unidades secundarias de la propia matriz de audio, pupitres microfónicos de control de zonas o sondas de ruido.
La matriz puede recibir llamadas VoIP (protocolo SIP) con selección de zonas mediante DTMF.

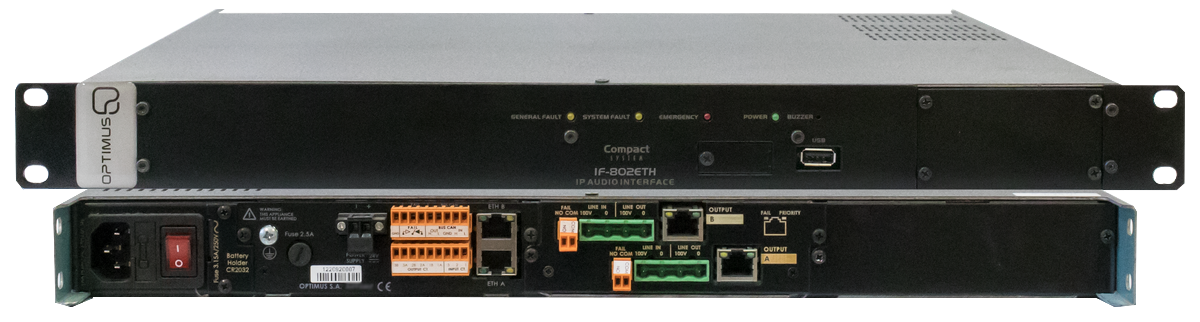

Interfaz IP in/out IF-822ETH / IF-804ETH

Interface para conectar etapas de potencia en cualquier punto de la red.
Permite la conexión de cualquier tipo de etapas de potencia analógica para megafonía.
Convierte el sistema de megafonía existente en un sistema IP.
Recibe los mensajes desde los pupitres microfónicos IP y los teléfonos SIP generales de un sistema COMPACT, así como los canales de música generales.
Entrada USB frontal para música
Dispone de 16 GB para almacenar mensajes de audio
IF-822ETH - 2 audio IN + 2 audio OUT | IF-804ETH - 4 audio OUT

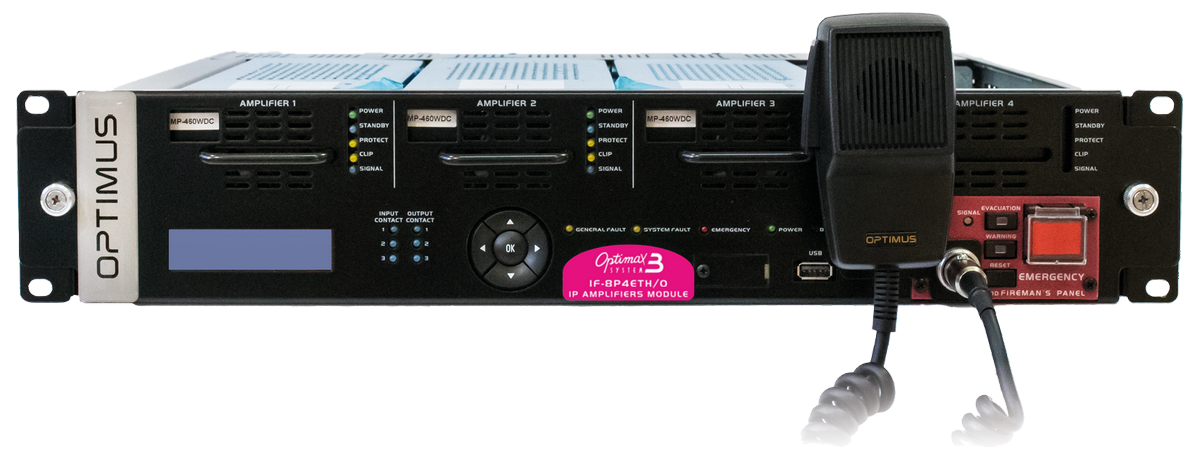

Interfaz IP in/out/power IF-8P4ETH

4 canales de audio IP simultáneos
Permite alojar hasta 4 amplificadores (uno para respaldo si es necesario) de alta eficiencia (>90 %) de 120, 150, 250, 300 y 460 W
Supervisión del equipo, líneas de altavoces incuidas
Líneas de altavoces A/B para cada amplificador
Entradas de audio analógicas (interfaz con sistemas ya existentes)
Unidades de expansión si se necesitan más amplificadores
Interfaz con el sistema contraincedios (FAS)
Dispone de 16 GB para almacenar mensajes de audio
Recepción de llamadas de telefonía SIP
Substitución de los amplificadores en caliente (hot swapping)

SOFTWARE

El programa P.A. Manager (Public Address Manager) controla y configura la instalación del sistema de megafonía.

Admite múltiples opciones de personalización, desde los gráficos de la instalación hasta el desarrollo de rutinas de software a medida.

SCM-02

Software de configuración y control P.A. MANAGER

SCIN-02

Software de integración

COM-PAM

Servidor de megafonía 24/7

COM-PCC

Ordenador de control de megafonía

DIAGRAMA DE BLOQUES

esquema

Sistema de megafonía y alarma por voz para estaciones y centros de control (OCC & BCC)

Actualización de sistemas ya existentes
Matriz de audio IP
Amplificadores IP
- Cambio sin desconexión (Hot Swap)
- Alta eficiencia (90%)
Micrófonos IP
Red de datos, capas de nivel 2 y 3
Red MPLS
Compatible con protocolo SIP
Amplia gama de altavoces

INTEGRACIÓN Y PERSONALIZACIÓN

XML
eXtensible Markup Language

DLL
Dynamic Link Library

API
Application Programming Interface

JSON
JavaScript Object Notation

SNMP
Simple Network Management Protocol

SIP
Session Initiation Protocol

OPTIMAX2 facilita la adaptación de sistemas antiguos (sistemas heredados o legacy systems) a las actuales tecnologías de comunicación (IP, CAN bus, SIP...)

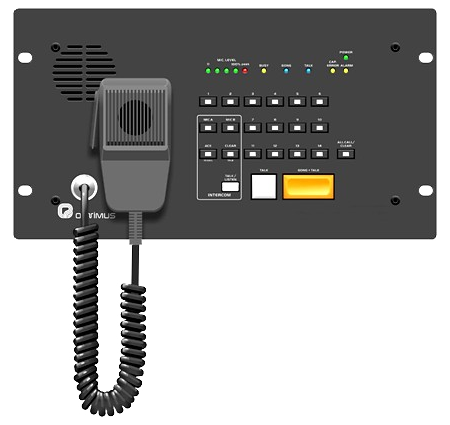

custom hardware
